反射炉所产铜锍，尤其是熔炼生精矿时，其含硫量较鼓风炉所产铜锍稍高，一般为25%左右或更高一些。
大多数工厂所产铜锍品位为20%～50%，含硫20%～30%，铜、铁、硫三种成分之和一般为90%。当铜锍中含有铅、锌等成分时，铜、铁、硫之和可能降到80%～85%或更低。反射炉所产铜锍的含铁量一般为30%～40%。
在反射炉熔炼中，有少数磁性氧化铁进入铜锍中，铜锍中的氧几乎全部存在于磁性氧化铁中。铜锍品位愈低，其含氧量愈高，品位为20%和40%时，其含氧量分别为4.4%～7%和1.8%～3%。图1为铜锍品位与Fe3O4含量的关系。

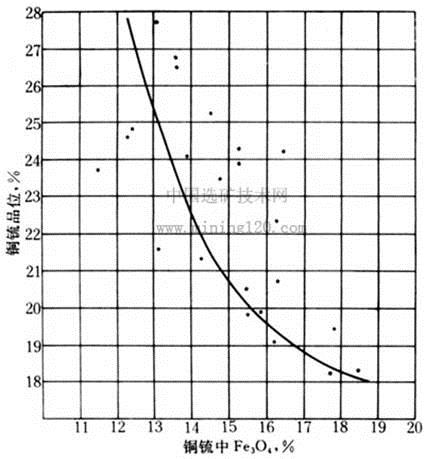

图1 铜锍品位与Fe3O4含量的关系
在熔炼过程中，炉料中的金95%～97%或以上、银92%～97%或以上进入铜锍中，而铅、锌进入铜锍中的百分数随炉料性质不同而异。熔炼生精矿时，铅、锌 进入铜锍；熔炼焙烧矿时，铅、锌只有少部分（Zn＜20%）进入铜锍。
在铜锍中，SiO2和CaO等各种造渣成分的总含量为3%～6%。
反射炉熔炼过程中，当生精矿中硫铜比高时，铜的富集比小，相应的铜锍产出率较高；当焙烧矿中硫铜比低时，铜的富集比大，铜锍产出率较低。一般炉渣中含铜重量百分数与铜锍品位百分数之比为0.01～0.02.
反射炉产出的铜锍成分实例见表1。
表1 反射炉熔炼产出的铜锍和炉渣成分实例 %
|
厂别 |
炉料 |
产物 |
Cu |
Fe |
S |
SiO2 |
CaO |
MgO |
|
大冶 |
生精矿 生精矿 |
铜锍 炉渣 铜锍 炉渣 |
29.21 0.36 19.45 0.37 |
38.8 35.03 48.46 34.36 |
26.6 25 1.2～1.7 |
1.07 36.03 0.02 36～38 |
6.81 ～10 |
1.09 |
|
白银一冶 |
生精矿 ＋焙烧矿 |
铜锍 炉渣 |
22.58 0.40 |
43 35.05 |
25.56 2.0 |
1.01 35.45 |
0.73 8.7 |
0.12 0.59 |
|
加斯佩 |
生精矿 |
铜锍 炉渣 |
29 0.24 |
38 33 |
28 0.8 |
40 |
7.9 |
1.9 |
|
弗林·弗朗 |
焙烧矿 |
铜锍 炉渣 |
24.3 0.44 |
35.1 31.0 |
23.2 1.8 |
1.0 34.7 |
1.6 |
2.8 |
|
诺兰达 |
焙烧矿 生精矿 |
铜锍 炉渣 铜锍 炉渣 |
24.4 0.37 28.6 0.34 |
42.2 35.1 36.3 33.3 |
25.8 1.3 27.8 1.6 |
38.1 37.9 |
1.1 1.8 |
|
|
奇诺 |
生精矿 |
铜锍 炉渣 |
40.8 0.56 |
29.5 37.2 |
24.9 0.8 |
0.5 35.1 |
4.1 |
|
|
阿霍 |
生精矿 |
铜锍 炉渣 |
37.31 0.46 |
33.3 44.7 |
25.9 0.7 |
37.5 |
4.1 |
|
|
道格拉斯 |
焙烧矿 |
铜锍 炉渣 |
25.49 0.35 |
42.3 42 |
25.1 0.9 |
41.7 |
5.6 |
|
|
莫伦西 |
生精矿 |
铜锍 炉渣 |
35.72 0.44 |
33.9 46 |
26.3 1.1 |
37.3 |
4.7 |
|
|
芒特·艾萨 |
焙烧矿 |
铜锍 炉渣 |
35.8 0.38 |
31.9 36.5 |
24.4 0.9 |
35.7 |
7.9 |
1.9 |
|
直岛一厂 |
生精矿 ＋焙烧矿 |
铜锍 炉渣 |
40.59 0.62 |
26.73 36.7 |
24.96 0.63 |
34.2 |
1.74 |
|
|
恩卡拉 |
生精矿 |
硫铜 炉渣 |
58.6 1.1 |
16 22 |
23 |
43.6 |
7.83 |
|
厂别 |
炉料 |
产物 |
Pb |
Zn |
Al2O3 |
Sb |
Fe3O4 |
Au g／t |
Ag g／t |
|
大冶 |
生精矿 生精矿 |
铜锍 炉渣 铜锍 炉渣 |
0.14 |
0.26 1.03 0.76 5.3 |
0.03 |
16.3 1.2～5.2 |
|||
|
白银一冶 |
生精矿 ＋焙烧矿 |
铜锍 炉渣 |
2.67 |
5.5～8.3 |
|||||
|
加斯佩 |
生精矿 |
铜锍 炉渣 |
2.8 |
||||||
|
弗林·弗朗 |
焙烧矿 |
铜锍 炉渣 |
1.5 0.23 |
5.4 |
0.02 |
||||
|
诺兰达 |
焙烧矿 生精矿 |
铜锍 炉渣 铜锍 炉渣 |
6.5 7.7 |
17.3 11 11.2 9 |
|||||
|
奇诺 |
生精矿 |
铜锍 炉渣 |
1.6 8.3 |
||||||
|
阿霍 |
生精矿 |
铜锍 炉渣 |
7.0 |
6.3 |
|||||
|
道格拉斯 |
焙烧矿 |
铜锍 炉渣 |
4.6 |
||||||
|
莫伦西 |
生精矿 |
铜锍 炉渣 |
4.9 |
6.3 |
0.72 0.11 |
47.8 0.54 | |||
|
艾特·艾萨 |
焙烧矿 |
铜锍 炉渣 |
2.0 0.23 |
3.6 |
|||||
|
直岛一厂 |
生精矿 ＋焙烧矿 |
铜锍 炉渣 |
3.31 3.25 |
3.8 |
10.5 |
647 | |||
|
恩卡拉 |
生精矿 |
硫铜 炉渣 |
免责声明：矿库网文章内容来源于网络，为了传递信息，我们转载部分内容，尊重原作者的版权。所有转载文章仅用于学习和交流之目的，并非商业用途。如有侵权，请及时联系我们删除。感谢您的理解与支持。
